噴砂設備 PEENMATIC 1200 ZDA是專為柱形零件的自動化和高均一性加工而設計研發的。6個噴槍單元安裝于縱軸上,加工過程中按照設定好的速度和行程運行。
基本配置:
-西門子觸摸屏
-線性行程500mm
-噴砂磨料干燥系統
-磨料預加速裝置,配備具備輸送功能的噴射器單元
-自動化,可選擇性的細磨料分離系統
-高表面品質-精密過濾單元IMF3
-6只噴槍

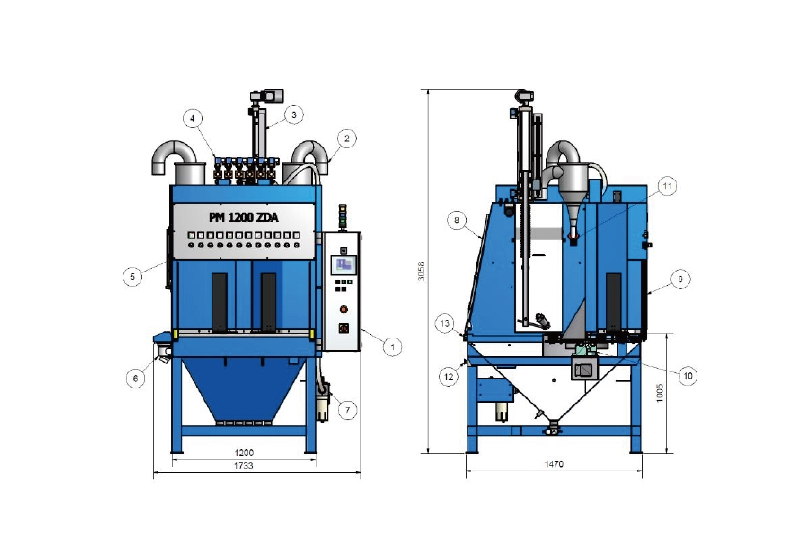

附圖說明:
| 1電氣箱 | 6傳動齒輪 | 11旋流器翼片 |
| 2旋流器 | 7維修裝置 | 12急停開關/歸位 |
| 3噴槍升降裝置 | 8操作門 | 13操作門限位開關 |
| 4氣動分配器 | 9光柵 | |
| 5氣動箱體 | 10脈沖旋轉臺 |
產品規格:
| 尺寸 | 長1750 x寬1500x高2100 mm |
| 工作電壓 | 3x400 V + PE + N/50/60 Hz |
| 功率 | 1 KW |
| 熔斷器(保險絲) | 最大 16A |
| 壓縮空氣接口 | 供電 ≥1“G |
| 連接設備 1“G | |
| 壓力 0-10 bar | |
| 噪音值 | 75 dB(A)非噴砂時噪音 |
| 空氣用量 | 大約 3000-8000 升/分 |
